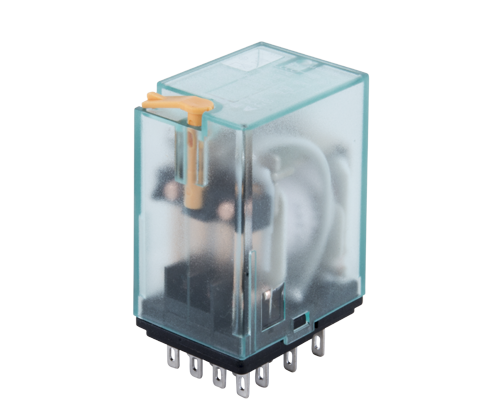

APT/西門子ZY4小型繼電器介紹
ZY4系列小型控制繼電器是本公司自主研發的產品，該產品結構緊湊、外觀美觀、品種豐富，線圈控制電壓規格齊全，備有多種安裝方式可供選擇。在自定控制電路中起控制與隔離作用的執行部件，是一種可以低電壓、小電流來控制大電流、高電壓的自動開關。
規格多樣，帶指示燈、帶手動測試按鈕、帶浪涌抑制回路等功能
APT/西門子ZY4小型繼電器產品特點
線圈控制電壓DC6V-220V，AC6V-240V(50/60HZ)
導軌式配有多種適配插座
LED指示燈，直流為綠色，交流為紅色
照明部分面積大，狀態易確認
測試按鈕功能，便于調試、維護
APT/西門子ZY4小型繼電器相關技術參數
約定發熱電流：3A
額定絕緣電壓：250V
線圈大工作電壓：110%Us
動作時間：≤20ms
釋放時間：≤30ms
觸點切換放時間：≥ 0.15ms
觸點接觸電阻：≤50mΩ
絕緣電阻：≥100MΩ
操作頻率：≤30次/分鐘
耐振動：10～55Hz，復振幅1.0mm，1min
耐沖擊：20m/s2,11ms
環境溫度：-5℃～+40℃
電氣壽命：2×105次
機械壽命：AC：2×107次 DC：2×107次
觸點容量：阻性負載 DC30V/3A AC240V/3A
感性負載 DC30V/0.5A AC240V/0.5A
APT/西門子ZY4小型繼電器相關重要參數
約定發熱電流：3A
額定絕緣電壓：250V
觸點容量：阻性負載 DC30V/3A AC240V/3A
感性負載 DC30V/0.5A AC240V/0.5A
APT/西門子ZY4小型繼電器型號一覽
|
型號 |
型號 |
型號 |
型號 |
|
ZY4N-JCRAC220V |
ZY4N-JAC12V |
ZY4-J02DC110V |
ZY4-J02D2DC110V |
|
ZY4-JDC48V |
ZY4N-JAC110V |
ZY4-J02DC24V |
ZY4-J02AC36V |
|
ZY4N-J02AC24V |
ZY4N-J02DC6V |
ZY4-J02DC48V |
ZY4-J02AC240V |
|
ZY4N-J02AC48V |
ZY4N-J02DC48V |
ZY4-JAC110V |
ZY4-J02AC220V |
|
ZY4N-J02D2DC6V |
ZY4N-J02DC36V |
ZY4-JAC24V |
ZY4-J02AC110V |
|
ZY4N-J02DC12V |
ZY4N-J02DC24V |
ZY4-JAC48V |
ZY4-JDC24V |
|
ZY4N-JAC240V |
ZY4N-J02DC110V |
ZY4-JD2DC12V |
ZY4N-JDC220V |
|
ZY4N-JD2DC24V |
ZY4N-J02D2DC48V |
ZY4-JD2DC36V |
ZY4-JAC220V-MTO |
|
ZY4N-JDC24V |
ZY4N-J02D2DC36V |
ZY4-JD2DC6V |
ZY4N-JAC220V-MTO |
|
ZY4N-JDC6V |
ZY4N-J02D2DC24V |
ZY4-JDC12V |
ZY4-JDC220V |
|
ZY4N-JDC48V |
ZY4N-J02D2DC12V |
ZY4-JDC110V |
ZY4-JAC110V-MTO |
|
ZY4N-JDC36V |
ZY4N-J02D2DC110V |
ZY4-JD2DC48V |
ZY4N-JDC24V-MTO |
|
ZY4N-JDC12V |
ZY4N-J02AC36V |
ZY4-JD2DC24V |
ZY4N-JAC110V-MTO |
|
ZY4N-JDC125V |
ZY4N-J02AC240V |
ZY4-JD2DC110V |
ZY4-JDC24V-MTO |
|
ZY4N-JDC110V |
ZY4N-J02AC220V |
ZY4-JAC36V |
ZY4N-JDC110V-MTO |
|
ZY4N-JD2DC6V |
ZY4N-J02AC12V |
ZY4-JAC240V |
ZY4-JDC125V |
|
ZY4N-JD2DC48V |
ZY4N-J02AC110V |
ZY4-JAC220V |
ZY4N-JAC230V |
|
ZY4N-JD2DC36V |
ZY4-JDC6V |
ZY4-JAC12V |
ZY4-JAC125V |
|
ZY4N-JD2DC12V |
ZY4-JDC36V |
ZY4-J02DC6V |
ZY4N-JD2DC220V |
|
ZY4N-JD2DC110V |
ZY4-J02AC12V |
ZY4-J02DC36V |
ZY4N-JAC230V-EP |
|
ZY4N-JAC48V |
ZY4-J02AC24V |
ZY4-J02DC12V |
ZY4N-JAC220V-EP |
|
ZY4N-JAC36V |
ZY4-J02AC48V |
ZY4-J02D2DC6V |
|
|
ZY4N-JAC24V |
ZY4-J02D2DC24V |
ZY4-J02D2DC36V |
|
|
ZY4N-JAC220V |
ZY4-J02D2DC48V |
ZY4-J02D2DC12V |
