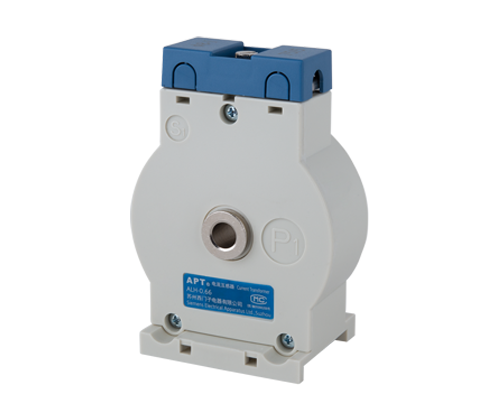

APT/西門子ALH-0.66M電流互感器介紹
ALH-0.66系列電流互感器設計新穎，補償方法先進，工藝技術精湛，性能可靠，外形小巧美觀，種類齊全，一般作控制、保護、測量用途。
APT/西門子ALH-0.66M電流互感器特點
ALH-0.66M型電流互感器適用于小電流小空間的場所，特別適用于抽屜柜。
可采用導軌直接安裝(或可采用本廠配置的底柜安裝)，也可采用母線直徑安裝。
一次接線采用螺釘式接線，避免了小電流時一次側增加匝數的麻煩。
內部鐵芯選用硅鋼片；
符合GB0840.2-2014；
通過國家計量認證；
二次電流分為5A和1A；
APT/西門子ALH-0.66M電流互感器參數
額定工作電壓 (Un)：AC660V
額定頻率：50～60Hz
額定連續熱電流 (Icth)：1.2 x Ipn
額定短時熱電流（ Ith）：60x Ipn（1sec.）
工頻耐壓：3kV （1min ,50Hz;外殼與二次端子間）
絕緣等級： E
接線端子的型式：螺釘壓片緊固式 (螺紋為M4)
操作力矩： 擰緊力矩0.8～1.2N.m , 承受力矩 2.4N.m;
防護等級：端子 IP00，外殼IP40;
安裝地點的海拔：不超過 3000米
APT/西門子ALH-0.66M電流互感器型號一覽
|
型號
|
型號 |
型號 |
|
ALH-0.66 M8-I 1/1 0.5R 0.4VA |
ALH-0.66 M8-I 30/5 0.5R 2.5VA |
ALH-0.66 M8-II 100/5 1R 2.5VA |
|
ALH-0.66 M8-I 10/1 0.5R 0.4VA |
ALH-0.66 M8-I 30/5 0.5R 2.5VA EP |
ALH-0.66 M8-II 15/1 0.5R 0.4VA |
|
ALH-0.66 M8-I 10/1 0.5R 0.4VA-EP |
ALH-0.66 M8-I 30/5 1R 2.5VA |
ALH-0.66 M8-II 15/5 0.5R 2.5VA |
|
ALH-0.66 M8-I 10/5 1R 2.5VA |
ALH-0.66 M8-I 30/5 1R 2.5VA-EP |
ALH-0.66 M8-II 15/5 1R 2.5VA |
|
ALH-0.66 M8-I 10/5 1R 2.5VA EP |
ALH-0.66 M8-I 40/1 0.5R 0.4VA |
ALH-0.66 M8-II 150/5 0.5R 2.5VA |
|
ALH-0.66 M8-I 10/5 1R 2.5VA TH |
ALH-0.66 M8-I 40/1 0.5R 0.4VA TH |
ALH-0.66 M8-II 2/1 0.5R 0.4VA |
|
ALH-0.66 M8-I 100/1 0.5R 0.4VA |
ALH-0.66 M8-I 40/5 0.5R 2.5VA |
ALH-0.66 M8-II 20/1 0.5R 0.4VA |
|
ALH-0.66 M8-I 100/1 0.5R 0.4VA TH |
ALH-0.66 M8-I 40/5 1R 2.5VA |
ALH-0.66 M8-II 20/5 0.5R 2.5VA |
|
ALH-0.66 M8-I 100/5 0.5R 2.5VA |
ALH-0.66 M8-I 5/1 0.5R 0.4VA |
ALH-0.66 M8-II 20/5 1R 2.5VA |
|
ALH-0.66 M8-I 100/5 1R 2.5VA |
ALH-0.66 M8-I 5/1 0.5R 0.4VA EP |
ALH-0.66 M8-II 200/5 0.5R 5VA |
|
ALH-0.66 M8-I 100/5 1R 2.5VA EP |
ALH-0.66 M8-I 5/5 1R 2.5VA |
ALH-0.66 M8-II 25/1 0.5R 0.4VA |
|
ALH-0.66 M8-I 100/5 1R 2.5VA TH |
ALH-0.66 M8-I 50/1 0.5R 0.4VA |
ALH-0.66 M8-II 25/5 1R 2.5VA |
|
ALH-0.66 M8-I 100/5 1R 2.5VA-TH-EP |
ALH-0.66 M8-I 50/5 0.5R 2.5VA |
ALH-0.66 M8-II 250/5 0.5R 5VA |
|
ALH-0.66 M8-I 15/1 0.5R 0.4VA |
ALH-0.66 M8-I 50/5 1R 2.5VA |
ALH-0.66 M8-II 30/1 0.5R 0.4VA |
|
ALH-0.66 M8-I 15/1 0.5R 0.4VA 1T-EP |
ALH-0.66 M8-I 50/5 1R 2.5VA-TH |
ALH-0.66 M8-II 30/5 0.5R 2.5VA |
|
ALH-0.66 M8-I 15/1 0.5R 0.4VA TH |
ALH-0.66 M8-I 50/5 1R 2.5VA-TH-EP |
ALH-0.66 M8-II 30/5 1R 2.5VA |
|
ALH-0.66 M8-I 15/5 1R 2.5VA |
ALH-0.66 M8-I 60/1 0.5R 0.4VA |
ALH-0.66 M8-II 40/1 0.5R 0.4VA |
|
ALH-0.66 M8-I 15/5 1R 2.5VA EP |
ALH-0.66 M8-I 60/1 0.5R 0.4VA 1T-EP |
ALH-0.66 M8-II 40/5 0.5R 2.5VA |
|
ALH-0.66 M8-I 150/5 0.5R 2.5VA |
ALH-0.66 M8-I 60/5 0.5R 2.5VA |
ALH-0.66 M8-II 40/5 1R 2.5VA |
|
ALH-0.66 M8-I 150/5 0.5R 2.5VA-TH |
ALH-0.66 M8-I 60/5 1R 2.5VA |
ALH-0.66 M8-II 5/1 0.5R 0.4VA |
|
ALH-0.66 M8-I 20/1 0.5R 0.4VA |
ALH-0.66 M8-I 75/1 0.5R 0.4VA |
ALH-0.66 M8-II 5/5 1R 2.5VA |
|
ALH-0.66 M8-I 20/1 0.5R 0.4VA 1T-EP |
ALH-0.66 M8-I 75/1 0.5R 0.4VA TH |
ALH-0.66 M8-II 50/1 0.5R 0.4VA |
|
ALH-0.66 M8-I 20/1 0.5R 0.4VA-EP |
ALH-0.66 M8-I 75/5 0.5R 2.5VA |
ALH-0.66 M8-II 50/5 0.5R 2.5VA |
|
ALH-0.66 M8-I 20/1 0.5R 0.4VA-TH |
ALH-0.66 M8-I 75/5 1R 2.5VA |
ALH-0.66 M8-II 50/5 1R 2.5VA |
|
ALH-0.66 M8-I 20/5 1R 2.5VA |
ALH-0.66 M8-I 80/5 0.5R 2.5VA |
ALH-0.66 M8-II 60/1 0.5R 0.4VA |
|
ALH-0.66 M8-I 20/5 1R 2.5VA EP |
ALH-0.66 M8-I 80/5 1R 2.5VA |
ALH-0.66 M8-II 60/5 1R 2.5VA |
|
ALH-0.66 M8-I 25/1 0.5R 0.4VA |
ALH-0.66 M8-I 90/5 0.5R 2.5VA |
ALH-0.66 M8-II 75/1 0.5R 0.4VA |
|
ALH-0.66 M8-I 25/1 0.5R 0.4VA-TH |
ALH-0.66 M8-II 1/1 0.5R 0.4VA |
ALH-0.66 M8-II 75/5 0.5R 2.5VA |
|
ALH-0.66 M8-I 25/5 1R 2.5VA |
ALH-0.66 M8-II 1/1 0.5R 0.4VA-TH-EP |
ALH-0.66 M8-II 75/5 1R 2.5VA |
|
ALH-0.66 M8-I 25/5 1R 2.5VA EP |
ALH-0.66 M8-II 10/1 0.5R 0.4VA |
ALH-0.66 M8-II 80/1 0.5R 0.4VA |
|
ALH-0.66 M8-I 30/1 0.5R 0.4VA |
ALH-0.66 M8-II 10/5 1R 2.5VA |
ALH-0.66 M8-II 80/5 1R 2.5VA |
|
ALH-0.66 M8-I 30/1 0.5R 0.4VA-EP |
ALH-0.66 M8-II 100/1 0.5R 0.4VA |
|
