APT/西門子LA39-B系列按鈕參數說明

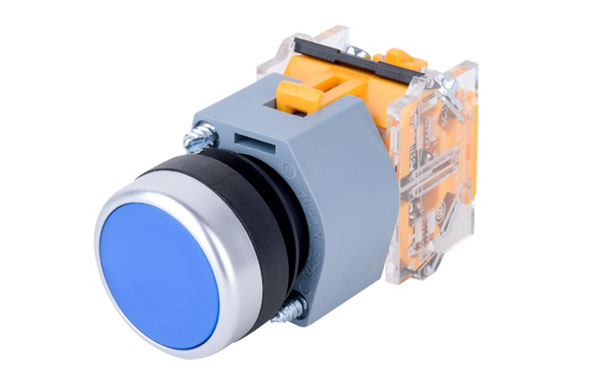

LA39按鈕結構新穎，外形美觀，品種齊全，可以為工業自動化、醫療器械、電力、機械、通訊、運輸、冶金、化工等行業客戶提供解決方案和高品質、高性能、高可靠性的控制元件。
重要參數：
額定絕緣電壓：AC660V
約定發熱電流：10A
電氣壽命：≥60萬次
額定電流：快動型AC-15 220V/2.5A、380V/1.5A、660V/0.8A
DC-13 24V/3.6A 、48V/1.8A、110V/0.8A、220V/0.4A、440V/0.2A
慢動型 AC-15 220V/6A、380V/4A、660V/2A
DC-13 24V/6A 、48V/3A、110V/1A、220V/0.5A、440V/0.25A
塑料操動頭經濟美觀，特別適用于對雙重絕緣或抗化學腐蝕有更高要求的應用。安裝孔徑φ22.5mm；
客戶可根據需要選擇觸點組合方式，多六付觸點，采用彈片式動作機構，具有觸點自潔功能，接觸可靠；
規格齊全，有復位按鈕、自鎖按鈕、帶燈按鈕、蘑菇鈕、旋鈕、鑰匙鈕、急停鈕等。
五種安裝方式：防松動的斜式螺釘安裝、節約安裝空間的直式螺釘安裝、帶緊固螺釘和不帶緊固螺釘簡易的螺帽安裝、快速方便的單手安裝；
帶燈按鈕發光體采用純色高亮LED，光亮度大于100cd/m2；
一般鈕機械壽命大于300萬次，帶燈按鈕的連續發光壽命大于10萬小時；
根據客戶操作指示的要求，可配置符號片或標牌框；
額定絕緣電壓：AC660V
工頻耐受電壓：AC1890V 50Hz .5s
約定發熱電流：10A
機械壽命：一般鈕、蘑菇鈕300萬次
旋鈕，雙位鈕30萬次
自鎖鈕10萬次
鑰匙鈕、緊停鈕5萬次
電氣壽命：≥60萬次
環境溫度：-25℃～55℃
儲存溫度：-30℃～70℃
動作頻率：1200次/1小時
產品認證：CCC、CE、RoHS
符合標準：IEC 60947 / GB 14048.5
防護等級：IP40；
安裝地點的海拔：不超過 2000米
APT/西門子LA39-B系列按鈕型號一覽
|
型號 |
型號 |
型號 |
型號 |
|
LA39-B1-01/g |
LA39-B2-01MTD/r31 |
LA39-B2-10/g-LX |
LA39-B2-10D/y21 |
|
LA39-B1-01/g-GT |
LA39-B2-01S15/r-GT |
LA39-B2-10/g-LX-GT |
LA39-B2-10D/y22 |
|
LA39-B1-30XS/k |
LA39-B2-01S16/r-GT |
LA39-B2-10/g-TH |
LA39-B2-10D/y23 |
|
LA39-B1-30XS/y |
LA39-B2-01S36/r-GT |
LA39-B2-10/k |
LA39-B2-10D/y26 |
|
LA39-B1-33Z/r |
LA39-B2-01S36/r-LX-GT |
LA39-B2-10/k-GT |
LA39-B2-10D/y31 |
|
LA39-B1-40CXS/kf |
LA39-B2-01S4/k |
LA39-B2-10/k-H |
LA39-B2-10D35/w31 |
|
LA39-B1-40X/k |
LA39-B2-01S4/k-GT |
LA39-B2-10/k-LX-GT |
LA39-B2-10DS26/g31 |
|
LA39-B1-40XS/k |
LA39-B2-01S4/r |
LA39-B2-10/r |
LA39-B2-10DS3/g23 |
|
LA39-B1-40Z/r |
LA39-B2-01S4/r-GT |
LA39-B2-10/r-GT |
LA39-B2-10DS3/g31 |
|
LA39-B1-60XS/kffu |
LA39-B2-01T/g-H |
LA39-B2-10/r-H |
LA39-B2-10DS33/g31 |
|
LA39-B1-60XS/rffu |
LA39-B2-01T/k |
LA39-B2-10/r-H-GT |
LA39-B2-10DS35/w31 |
|
LA39-B2-01/b |
LA39-B2-01T/r |
LA39-B2-10/r-LX |
LA39-B2-10DS35/w32 |
|
LA39-B2-01/b-GT |
LA39-B2-01T/r-GT |
LA39-B2-10/r-LX-GT |
LA39-B2-10DS4/r23 |
|
LA39-B2-01/g |
LA39-B2-01T/y-H |
LA39-B2-10/r-TH |
LA39-B2-10DS99/y23 |
|
LA39-B2-01/g-H |
LA39-B2-01TD/r23 |
LA39-B2-10/w |
LA39-B2-10F/g |
|
LA39-B2-01/k |
LA39-B2-01TD/r25 |
LA39-B2-10/w-GT |
LA39-B2-10F/g-GT |
|
LA39-B2-01/k-GT |
LA39-B2-01X/g |
LA39-B2-10/w-H-GT |
LA39-B2-10F/k |
|
LA39-B2-01/k-LX-GT |
LA39-B2-01X/k |
LA39-B2-10/y |
LA39-B2-10F/r-GT |
|
LA39-B2-01/r |
LA39-B2-01X/kfu |
LA39-B2-10/y-GT |
LA39-B2-10M/g |
|
LA39-B2-01/r-GT |
LA39-B2-01X/k-LX |
LA39-B2-10/y-GT-RS |
LA39-B2-10M/g-60 |
|
LA39-B2-01/r-H |
LA39-B2-01X/r |
LA39-B2-10/y-H-GT |
LA39-B2-10M/k-60 |
|
LA39-B2-01/r-H-GT |
LA39-B2-01Z/r |
LA39-B2-10/y-LX |
LA39-B2-10M/r |
|
LA39-B2-01/r-LX |
LA39-B2-01Z/r-60 |
LA39-B2-10/y-LX-GT |
LA39-B2-10M/r-60 |
|
LA39-B2-01/r-LX-GT |
LA39-B2-01Z/r-LX |
LA39-B2-10CX/g |
LA39-B2-10M/y |
|
LA39-B2-01/r-TH |
LA39-B2-01Z/r-RS |
LA39-B2-10CX/k |
LA39-B2-10MT/g |
|
LA39-B2-01/w |
LA39-B2-01Z/r-TH |
LA39-B2-10CXF/k |
LA39-B2-10MT/r |
|
LA39-B2-01/w-GT |
LA39-B2-01ZY/r |
LA39-B2-10CXS/g |
LA39-B2-10MT/y |
|
LA39-B2-01/w-LX-GT |
LA39-B2-02/b |
LA39-B2-10CXS/gffu |
LA39-B2-10MTD/r23 |
|
LA39-B2-01/y |
LA39-B2-02/b-GT |
LA39-B2-10CXS/k |
LA39-B2-10MTD/w23 |
|
LA39-B2-01/y-GT |
LA39-B2-02/g |
LA39-B2-10CXS/kffu |
LA39-B2-10S1/r-GT |
|
LA39-B2-01/Y-H-GT |
LA39-B2-02/g-GT |
LA39-B2-10CXS/k-LX |
LA39-B2-10S15/g-GT |
|
LA39-B2-01CX/k |
LA39-B2-02/k |
LA39-B2-10CXS/r |
LA39-B2-10S2/g |
|
LA39-B2-01D/b31 |
LA39-B2-02/k-GT |
LA39-B2-10D/26g |
LA39-B2-10S2/g-GT |
|
LA39-B2-01D/g23 |
LA39-B2-02/k-LX-GT |
LA39-B2-10D/31g |
LA39-B2-10S2/r |
|
LA39-B2-01D/g31 |
LA39-B2-02/r |
LA39-B2-10D/b22 |
LA39-B2-10S2/r-GT |
|
LA39-B2-01D/g31-H |
LA39-B2-02/r-GT |
LA39-B2-10D/b23 |
LA39-B2-10S22/g-GT |
|
LA39-B2-01D/r21 |
LA39-B2-02/r-TH |
LA39-B2-10D/b23-H |
LA39-B2-10S22/g-H-GT |
|
LA39-B2-01D/r22 |
LA39-B2-02/y |
LA39-B2-10D/b31 |
LA39-B2-10S23/r-GT |
|
LA39-B2-01D/r23 |
LA39-B2-02D/g21 |
LA39-B2-10D/g21 |
LA39-B2-10S23/r-H-GT |
|
LA39-B2-01D/r23-GT |
LA39-B2-02D/g31 |
LA39-B2-10D/g22 |
LA39-B2-10S3/g-GT |
|
LA39-B2-01D/r23-LX |
LA39-B2-02D/r23 |
LA39-B2-10D/g22-H |
LA39-B2-10S33/g |
|
LA39-B2-01D/r24 |
LA39-B2-02D/r31 |
LA39-B2-10D/g23 |
LA39-B2-10S33/g-GT |
|
LA39-B2-01D/r26 |
LA39-B2-02D/y26 |
LA39-B2-10D/g23-H |
LA39-B2-10S33/k |
|
LA39-B2-01D/r27 |
LA39-B2-02M/g |
LA39-B2-10D/g23-LX |
LA39-B2-10S33/w |
|
LA39-B2-01D/r28 |
LA39-B2-02M/r |
LA39-B2-10D/g24 |
LA39-B2-10S33/w-GT |
|
LA39-B2-01D/r31 |
LA39-B2-02MD/r31 |
LA39-B2-10D/g26 |
LA39-B2-10S35/g |
|
LA39-B2-01D/r31-H |
LA39-B2-02MT/r |
LA39-B2-10D/g26-H |
LA39-B2-10S35/w |
|
LA39-B2-01D/r31-LX |
LA39-B2-02MTD/g31 |
LA39-B2-10D/g27 |
LA39-B2-10S36/r-H |
|
LA39-B2-01D/r32 |
LA39-B2-02T/g |
LA39-B2-10D/g28 |
LA39-B2-10S38/y |
|
LA39-B2-01D/w23 |
LA39-B2-02T/r |
LA39-B2-10D/g31 |
LA39-B2-10S40/k-GT |
|
LA39-B2-01D/y26 |
LA39-B2-02X/k |
LA39-B2-10D/g31-H |
LA39-B2-10S40/k-LX-GT |
|
LA39-B2-01D/y31 |
LA39-B2-02XS/k |
LA39-B2-10D/g31-LX |
LA39-B2-10S99/k |
|
LA39-B2-01DF/r31 |
LA39-B2-02XS/kffu |
LA39-B2-10D/g32 |
LA39-B2-10T/b |
|
LA39-B2-01DS4/r31 |
LA39-B2-02XS/k-TH |
LA39-B2-10D/g32-LX |
LA39-B2-10T/b-GT |
|
LA39-B2-01F/r-GT |
LA39-B2-02Z/r |
LA39-B2-10D/r21 |
LA39-B2-10T/g |
|
LA39-B2-01M/g |
LA39-B2-02Z/r-60 |
LA39-B2-10D/r22 |
LA39-B2-10T/g-GT |
|
LA39-B2-01M/k-60 |
LA39-B2-02Z/r-LX |
LA39-B2-10D/r23 |
LA39-B2-10T/k |
|
LA39-B2-01M/r |
LA39-B2-02Z/r-TH |
LA39-B2-10D/r23-LX |
LA39-B2-10T/r |
|
LA39-B2-01M/r-60 |
LA39-B2-02ZY/r |
LA39-B2-10D/r26 |
LA39-B2-10T/r-GT |
|
LA39-B2-01M/r-GT |
LA39-B2-03T/r |
LA39-B2-10D/r28 |
LA39-B2-10T/w |
|
LA39-B2-01M/r-LX |
LA39-B2-03Z/r |
LA39-B2-10D/r31 |
LA39-B2-10T/w-H |
|
LA39-B2-01M/r-TH |
LA39-B2-04/r-GT |
LA39-B2-10D/r31-H |
LA39-B2-10T/y |
|
LA39-B2-01M/y |
LA39-B2-04T/r |
LA39-B2-10D/r31-H-LX |
LA39-B2-10T/y-GT |
|
LA39-B2-01MD/r23 |
LA39-B2-10/b |
LA39-B2-10D/r31-LX |
LA39-B2-10T/y-H |
|
LA39-B2-01MD/r31 |
LA39-B2-10/b-GT |
LA39-B2-10D/r32 |
LA39-B2-10TD/b23 |
|
LA39-B2-01MT/g |
LA39-B2-10/g |
LA39-B2-10D/w21 |
LA39-B2-10TD/b31 |
|
LA39-B2-01MT/r |
LA39-B2-10/g-GT |
LA39-B2-10D/w23 |
LA39-B2-10TD/g22 |
|
LA39-B2-01MT/r-LX |
LA39-B2-10/g-GT-RS |
LA39-B2-10D/w23-H |
LA39-B2-10TD/g23 |
|
LA39-B2-01MT/w |
LA39-B2-10/g-H |
LA39-B2-10D/w26 |
LA39-B2-10TD/g23-H |
|
LA39-B2-01MTD/r23 |
LA39-B2-10/g-H-GT |
LA39-B2-10D/w31 |
LA39-B2-10TD/g31 |
