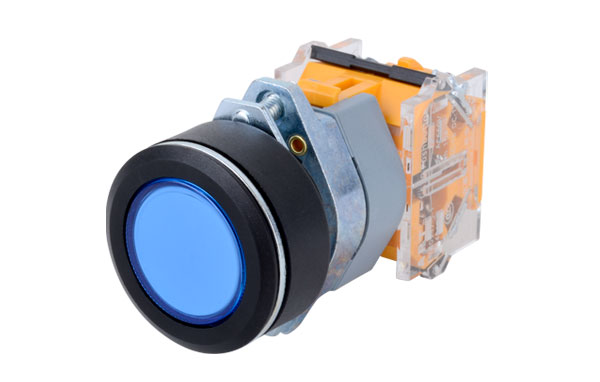

西門子/上海二工LA39-C系列按鈕開關技術參數
LA39系列結構新穎，外形美觀，品種齊全，可以為工業自動化、醫療器械、電力、機械、通訊、運輸、冶金、化工等行業客戶提供佳的解決方案和高品質、高性能、高可靠性的控制元件。
重要參數：
額定絕緣電壓：AC660V
約定發熱電流：10A
電氣壽命：≥60萬次
額定電流：快動型AC-15 220V/2.5A、380V/1.5A、660V/0.8A
DC-13 24V/3.6A 、48V/1.8A、110V/0.8A、220V/0.4A、440V/0.2A
慢動型 AC-15 220V/6A、380V/4A、660V/2A
DC-13 24V/6A 、48V/3A、110V/1A、220V/0.5A、440V/0.25A
金屬操動頭，嵌入式安裝具有超薄效果，齊平式設計使產品不易被碰撞，可使設備面板更美觀。安裝孔徑φ30.5mm；
客戶可根據需要選擇觸點組合方式，多六付觸點，采用彈片式動作機構，具有觸點自潔功能，接觸可靠；
規格齊全，有復位按鈕、自鎖按鈕、帶燈按鈕、蘑菇鈕、旋鈕、鑰匙鈕、急停鈕等。
五種安裝方式：防松動的斜式螺釘安裝、節約安裝空間的直式螺釘安裝、帶緊固螺釘和不帶緊固螺釘簡易的螺帽安裝、快速方便的單手安裝；
帶燈按鈕發光體采用純色高亮LED，光亮度大于100cd/m2；
一般鈕機械壽命大于300萬次，帶燈按鈕的連續發光壽命大于10萬小時；
額定絕緣電壓：AC660V
工頻耐受電壓：AC1890V 50Hz .5s
約定發熱電流：10A
機械壽命：一般鈕、蘑菇鈕300萬次
旋鈕30萬次
自鎖鈕10萬次
鑰匙鈕、緊停鈕5萬次
電氣壽命：≥60萬次
環境溫度：-25℃～55℃
儲存溫度：-30℃～70℃
動作頻率：1200次/1小時
產品認證：CCC、CE、RoHS
符合標準：IEC 60947 / GB 14048.5
防護等級：IP54
安裝地點的海拔：不超過 2000米
西門子/上海二工LA39-C系列按鈕開關型號一覽
|
型號 |
型號 |
型號 |
|
LA39-C-/g一般鈕頭部 |
LA39-C1-20Y/a-TH |
LA39-C1-20TS99/r |
|
LA39-C/r-JW一般鈕頭部 |
LA39-C3-20XS/k |
LA39-C2-11X/kf |
|
LA39-C-M/y蘑菇鈕頭部 |
LA39-C1-11D/r23-H |
LA39-C-CXS/kffu旋鈕頭部 |
|
LA39-C-MT/g自鎖鈕頭部 |
LA39-C1-21X/k |
LA39-C-M/g-SL蘑菇鈕頭部 |
|
LA39-C1-01/r |
LA39-C2-02Z/r |
LA39-C1-10X/g |
|
LA39-C1-01/r-JW |
LA39-C3-20CX/k |
LA39-C1-11CX/g |
|
LA39-C1-01/y |
LA39-C3-10TD/w31 |
LA39-C1-11MTD/r32 |
|
LA39-C1-01D/r23-JW |
LA39-C2-10D/g23 |
LA39-C1-01M/r-JW |
|
LA39-C1-01Z/r |
LA39-C3-10D/g31-JW |
LA39-C1-20T/w |
|
LA39-C1-02MT/r |
LA39-C3-22X/k |
LA39-C2-10D/b23-JW |
|
LA39-C1-02Z/r |
LA39-C1-20Z/r-TH |
LA39-C2-10D/r23 |
|
LA39-C1-10/b |
LA39-C3-20X/K |
LA39-C2-10D/y23 |
|
LA39-C1-10/b-JW |
LA39-C1-11ZY/r |
LA39-C2-11M/y |
|
LA39-C1-10/g |
LA39-C3-11DS99/g23 |
LA39-C1-11X/y |
|
LA39-C1-10/g-JW |
LA39-C1-10XD/g23 |
LA39-C2-11/y |
|
LA39-C1-10/k |
LA39-C1-10XD/g31 |
LA39-C2-01/b |
|
LA39-C1-10/r |
LA39-C3-11DS99/r23 |
LA39-C-CX/k旋鈕頭部 |
|
LA39-C1-10/w |
LA39-C3-11TDS99/w22 |
LA39-C-CXS/k旋鈕頭部 |
|
LA39-C1-10/y |
LA39-C1-R01Z/r-JW |
LA39-C1-20X/r |
