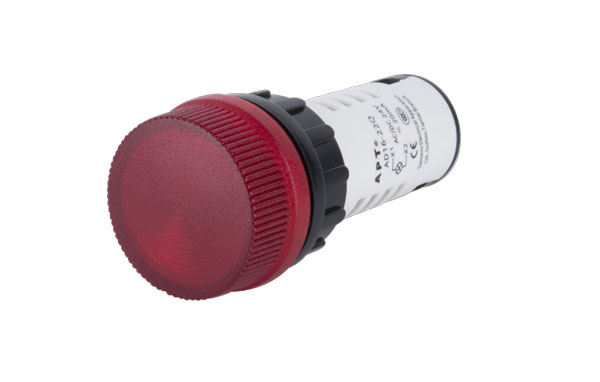

APT/上海二工AD16-22Q指示燈參數說明
AD16-22系列指示燈采用高亮度純色LED發光芯片為光源，壽命長，耗能低，體積小，重量輕，亮度高，可靠性好，造型美觀和制造精巧，適用于電力、電訊、機床、船舶、紡織、印刷、礦山機械等設備的線路中作指示信號、預告信號、事故信號及其他指示用信號。
重要參數：
額定絕緣電壓：AC500V
光亮度：≥100cd/m2
連續工作壽命：≥30000h
開孔尺寸：φ22.5mm，可通過選用變徑圈來實現φ25mm、φ30mm的孔徑;
燈罩為弧形，五種顏色，明確指示不同工作狀態；
發光體采用純色高亮LED芯片，色彩純正；
零部件采用進口材料，堅固耐用，耐磨損;
內置螺釘式接線、方便
工頻耐壓：AC1890V 50Hz .5s
絕緣電阻≥100MΩ。
交流指示燈允許電壓波動±20%
連續工作壽命≥30000H
使用頻率AC50～60Hz
環境溫度：-25℃～+55℃;
相比漏電起痕指數CTI≥175
空氣相對溫度≤98%
在振動頻率為2-80Hz加速度為0.7g下能正常工作；
污染等級為3級，安裝類別為Ⅲ類；
有“TH”標志的能在濕熱帶環境下工作。
防護等級：IP40
安裝地點的海拔：不超過 2000米
APT/上海二工AD16-22Q指示燈型號一覽
|
型號 |
型號 |
型號 |
型號 |
|
AD16-22Q/y26 |
AD16-22Q/r31-K |
AD16-22Q/r25 |
AD16-22Q/r27-CW-K30 |
|
AD16-22Q/g31-K |
AD16-22Q/y31-K |
AD16-22Q/g25 |
AD16-22Q/g27-CW-K30 |
|
AD16-22Q/y28 |
AD16-22Q/y27 |
AD16-22Q/r23 |
AD16-22Q/g23-K |
|
AD16-22Q/w31-K |
AD16-22Q/g26 |
AD16-22Q/y23 |
AD16-22Q/y31-K60 |
|
AD16-22Q/g27-K |
AD16-22Q/r26 |
AD16-22Q/y23-K |
AD16-22Q/g27-K30 |
|
AD16-22Q/w25 |
AD16-22Q/w28 |
AD16-22Q/g23S |
AD16-22Q/r28-K60 |
|
AD16-22Q/r28 |
AD16-22Q/r28-K |
AD16-22Q/y23S |
AD16-22Q/w28-K60 |
|
AD16-22Q/r31 |
AD16-22Q/y28-K |
AD16-22Q/r24 |
AD16-22Q/g26-K30 |
|
AD16-22Q/r27 |
AD16-22Q/g28-K |
AD16-22Q/g24 |
AD16-22Q/r26-K30 |
|
AD16-22Q/g28 |
AD16-22Q/r26-K |
AD16-22Q/y24 |
AD16-22Q/g28-K60 |
|
AD16-22Q/w27 |
AD16-22Q/g26-K |
AD16-22Q/b23 |
AD16-22Q/r27-K30 |
|
AD16-22Q/g27 |
AD16-22Q/w23 |
AD16-22Q/b26 |
AD16-22Q/w27-K30 |
|
AD16-22Q/y31 |
AD16-22Q/g23 |
AD16-22Q/b31 |
AD16-22Q/y28-K60 |
|
AD16-22Q/r27-K |
AD16-22Q/y27-K |
AD16-22Q/b28-K60 |
AD16-22Q/r23-K10 |
|
AD16-22Q/y25 |
AD16-22Q/w28-K |
AD16-22Q/y27-K30 |
AD16-22Q/g23-K10 |
|
AD16-22Q/g31 |
AD16-22Q/w26 |
AD16-22Q/y26-K30 |
AD16-22Q/w40-K60 |
|
AD16-22Q/w31 |
AD16-22Q/w27-K |
AD16-22Q/w31-K60 |
